Induktivitätsmessung mit der Power Choke Tester DPG Serie

Für alle induktiven Leistungsbauteile

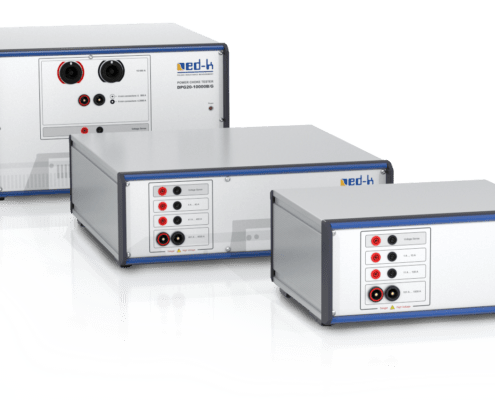

Power Choke Tester DPG Series

Power Choke Tester DPG Serie

Das Großsignal-Impulsmessverfahren liefert eine komplette Induktivitätskurve in Abhängigkeit vom Strom L(i) oder der Spannungs-Zeit-Fläche L(∫Udt. Das Sättigungsverhalten ist dadurch auf einen Blick erfassbar.

Neben der differentiellen Induktivität und der Amplitudeninduktivität können noch viele weitere Messgrößen bestimmt werden.

Die Power Choke Tester DPG10 Serie hat sich in den vergangenen Jahren international als Quasi-Standard in der Entwicklung, Fertigung und Qualitätskontrolle von induktiven Leistungsbauteilen durchgesetzt.

Eigenschaften

  • Messung der differentiellen Induktivität Ldiff(i) und der Amplitudeninduktivität Lamp(i)
  • Darstellung des magnetischen Flusses ψ(i) und der magnetischen Ko-Energie Wco(i)
  • Messung des DC-Widerstandes
  • Berechnung der Flussdichte B(i)
  • mit der optionalen 3-Phasen Extension Unit auch für 3-phasige Drosseln geeignet
  • Realistischere Messergebnisse im Vergleich zu Kleinsignalmessungen mit DC-Vormagnetisierung oder Messung mit 50/60Hz Netzspannung

Anwendungen Induktivitätsmessung

  • Entwicklung, Forschung und Qualitätskontrolle
  • Stückprüfung von Kleinserien und Massenproduktion
  • sehr großer Strombereich von < 0,1 A bis 10000 A => geeignet für alle induktiven Bauteile von kleinen SMD-Drosseln bis zu sehr großen Leistungsdrosseln im MVA-Bereich, z.B.
    • Speicherdrosseln für Schaltnetzteile, DC/DC-Wandler usw.
    • Filterdrosseln für USV, Wechselrichter usw.
    • Netzdrosseln für PFC etc. und Kommutierungsdrosseln
    • Entstördrosseln und stromkompensierte Drosseln
    • Spulen von Elektromagneten, Ventilantrieben etc.
    • Übertrager für Sperrwandler
    • Transformatoren, Motoren
    • und viele andere induktive Leistungsbauteile

Power Choke Tester DPG10

Messstrom 0,1 A bis 10.000 A

Vorteile

  • sehr einfache und schnelle Messung
  • trotz der hohen Messströme bis 10000 A leicht, portabel und relativ preisgünstig
  • hohe Abtastrate und sehr breiter Impulsbereich => für alle Kernmaterialien geeignet

Impulsenergie µJ bis 15 kJ

Leistungsfähige Software

  • einfache und intuitive Bedienung über eine grafische Benutzeroberfläche
  • Anzeige der Messergebnisse in grafischer und tabellarischer Form
  • Messprotokoll im PDF-Format, Datenexport und Datenspeicherung (XML, CSV)
  • Für Stückprüfungen in der Massenproduktion einfache Integration in automatisierte Testumgebungen mittels DLL oder LabVIEW

Bei Bedarf unterstützen wir Sie gerne bei der Integration der DPG10-Serie in Ihre spezifische Testumgebung.

Power Choke Tester Software Application

Messprinzip

Das Messprinzip der Power Choke Tester DPG-Familie beruht darauf, an die zu prüfende Induktivität eine konstante Gleichspannung in der Größenordnung der realen Anwendungsbedingungen anzulegen. Im Prüfling stellt sich dann ein Stromverlauf ein, dessen Anstiegsgeschwindigkeit di/dt von der Induktivität abhängt. Wenn ein voreingestellter Maximalstrom erreicht ist, wird der Messimpuls wieder beendet.

Durch die Auswertung des Verlaufes des Messstromes kann mit einer einzigen Messung eine komplette Induktivitätskurve für den Prüfling erstellt werden, die den Induktivitätsverlauf in Abhängigkeit vom Strom darstellt. Neben der differentiellen Induktivität Ldiff(i) und der Amplitudeninduktivität Lamp(i) können auch noch der verkettete Fluss ψ(i) und die magnetischen Ko-Energie Wco(i) sowie nach Eingabe der geometrischen Kerndaten die Flussdichte B(i) aus dem Messimpuls gewonnen werden.

Measurement principle

3 Phase Extension Unit

3-Phasen Erweiterungseinheit

Die 3-Phasen Extension Unit ist eine Zusatzeinheit für die Power Choke Tester DPG10-Serie, mit der die Induktivität von 3-Phasen-Drosseln einfach und schnell gemessen werden kann.

Alle 3 Wicklungen der Drossel werden ohne Umklemmen des Prüflings nacheinander automatisch durchgemessen.

Die Software berücksichtigt die geänderten Flussverhältnisse im Kern gegenüber einer 3-phasigen sinus­förmigen Bestromung und korrigiert die Mess­ergebnisse ent­sprechend mit einem ausge­klügelten Algorithmus.

Gegenüber der Messung mit 50 Hz Netz­spannung ist diese Methode wesentlich einfacher, schneller und genauer.

Kostenlose Software Updates

Mit dem Kauf eines Power Choke Testers der DPG Serie erhalten Sie immer die aktuelle Softwareversion für Ihre Gerätegeneration ohne zusätzliche Kosten über unseren Support.

bis zu 4 Jahre Garantie

Vertrauen Sie auf die Qualität des Marktführers für Induktivitätsmessgeräte nach dem Impulsmessverfahren. Wir gewähren Ihnen in Europa eine 4-jährige Garantie und weltweit eine 2-jährige Garantie für Ihren Power Choke Tester.

Kompetente Beratung

Sie haben fachliche Fragen zur Induktivitätsmessung? Wir beraten Sie gerne ausführlich und fundiert, per Anfrage über unser Kontaktformular oder per Email an info@ed-k.de.
