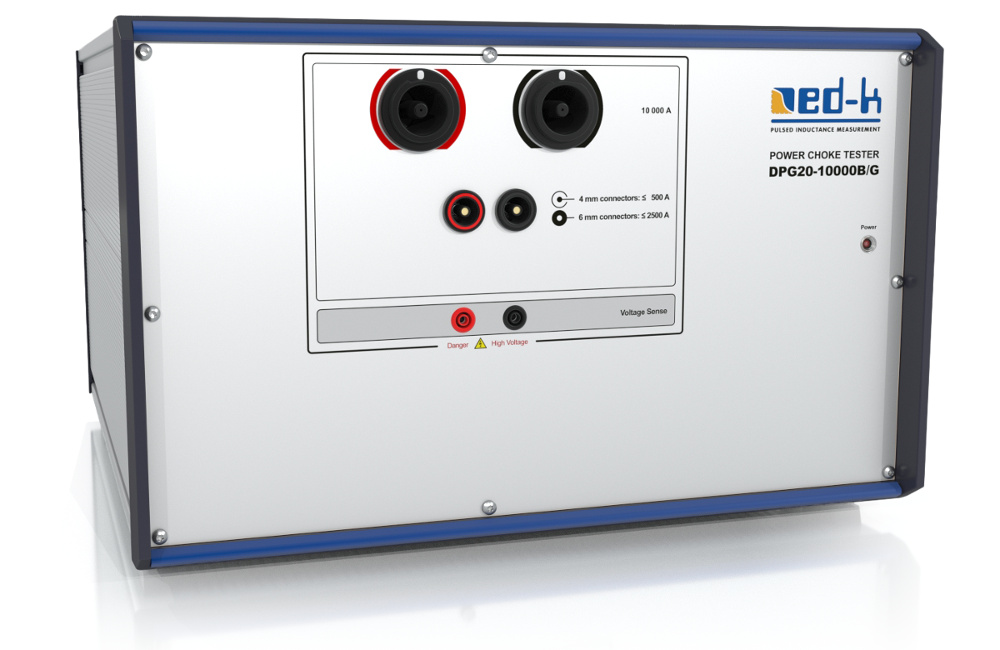

Power Choke Tester DPG20 – 10000B/G

Die neue DPG20 – Serie ergänzt die weltweit etablierte DPG10 – Serie in Richtung größerer Strom, größere Impulsenergie und höhere Messspannung.

Das erste Modell DPG20-10000B/G ist für Ströme bis 10 kA bei einer Impulsenergie bis 15 kJ ausgelegt. Die maximale Messspannung beträgt momentan 780 V.

Damit richtet sich die DPG20 – Serie vor allem an Hersteller und Anwender von sehr großen Drosseln bis in den MVA-Bereich aus den Sektoren Energietechnik, Bahnantriebe, Windkraft usw.

Impulsstrom Bereich 1 100 A
Impulsstrom Bereich 2 1000 A
Impulsstrom Bereich 3 10000 A
Impulsenergie, max. 15000 J
Messspannung 20 – 780 V einstellbar
Messimpulsdauer 3 µs – 1 s
Widerstandsmessung 0,001 mΩ – 3,5 Ω
Interface USB und RS232
Spannungsversorgung 108 – 264 VAC / 50 – 60 Hz; 1100 VA max.
Abmessungen 470 (B) x 500 (T) x 340 (H) mm³
Gewicht 41 kg

Die DPG20 – Serie zeichnet sich durch die gleichen Vorteile wie die DPG10 – Serie aus, wie

  • sehr einfache Bedienung
  • hohe Genauigkeit sowohl bei großen als auch bei kleinen Strömen durch 3 getrennte Messbereiche
  • enorm breites Anwendungsspektrum
  • extrem kompakte Abmessungen

Produkte pdf-icon-33Datenblatt der Power Choke Tester DPG20 Serie

Lieferumfang

  • DPG20 – 10000B/G
  • Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • Messkabel-Satz bis 10 kA (KL11-10)
  • Kelvin-Messleitungen bis 5 kA (KK11-6)
  • Messkabel-Satz lang, Länge 2 m (KL11-6)
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kalibrierschein
  • Bibliothek (DLL) zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikation oder LabVIEW

Optionales Zubehör

  • 3-Phasen Extension Unit EXT2
  • Kelvin-Messleitungen bis 250A (KK11-4)
  • Kelvin-Messleitungen bis 1500A (KK12-6)
  • Kundenspezifische Messleitungen auf Anfrage
