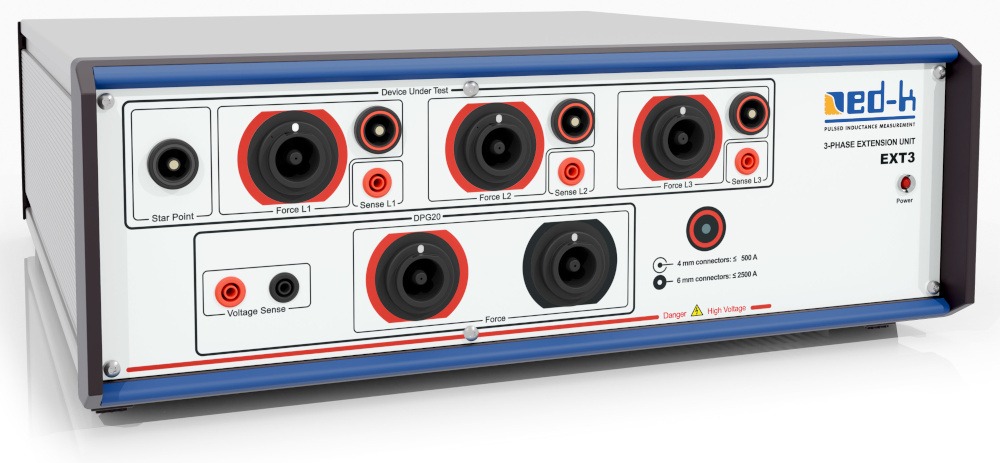

3-Phasen Extension Unit für DPG10 – Serie

Mit Hilfe einer 3-Phasen Extension Unit kann die Power Choke Tester DPG10 Serie auch die Induktivität von 3-Phasen-Drosseln einfach und schnell messen. Alle 3 Wicklungen der Drossel werden ohne Umklemmen des Prüflings nacheinander automatisch durchgemessen. Die Software berücksichtigt die geänderten Flussverhältnisse im Kern gegenüber einer 3-phasigen sinusförmigen Bestromung und korrigiert die Messergebnisse entsprechend mit einem ausgeklügelten Algorithmus.

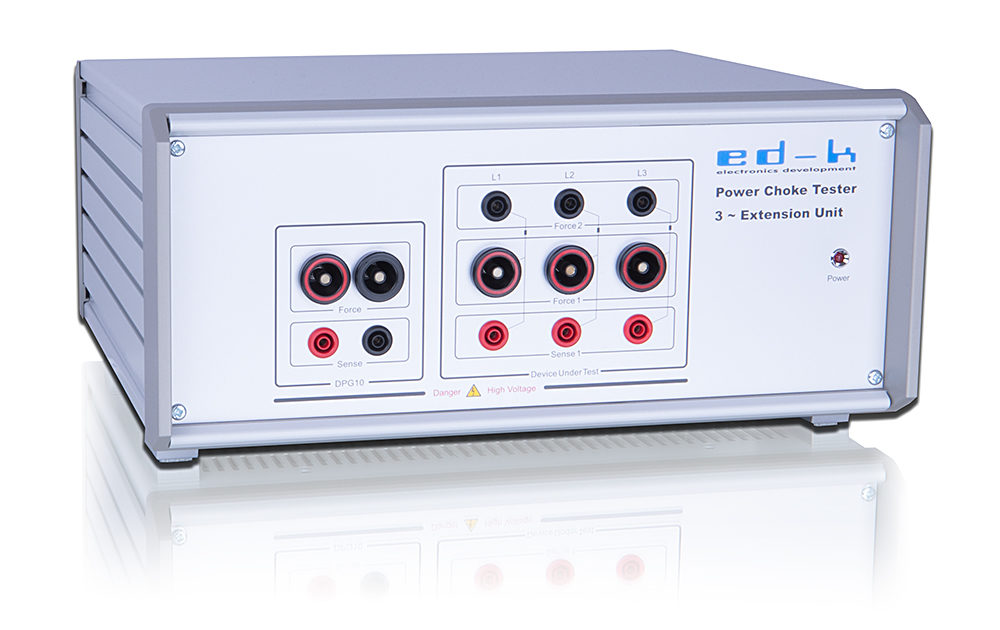

3-PHASEN EXTENSION UNIT EXT1

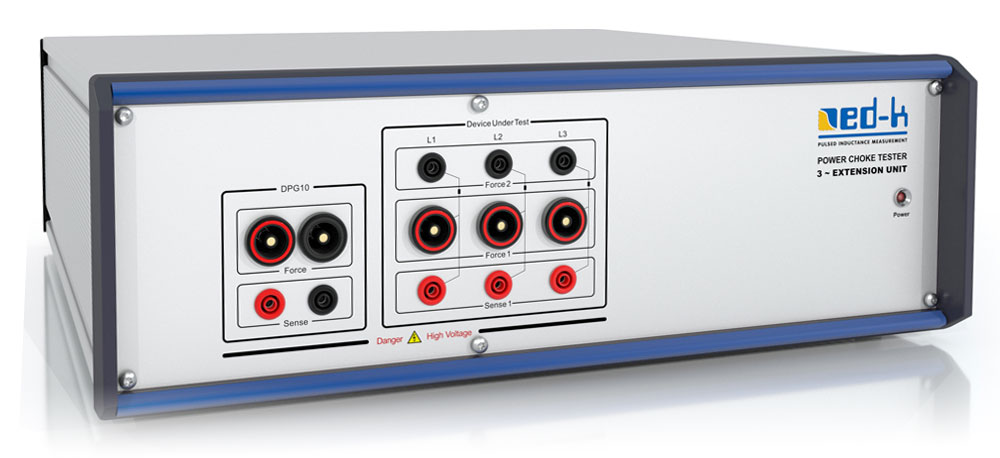

3-PHASEN EXTENSION UNIT EXT2

Gegenüber der Messung mit 50 Hz Netzspannung ist diese Methode wesentlich einfacher, sehr viel schneller und auch genauer.

Dank des Impulsmessverfahrens der DPG10 Serie benötigt die Messung nur 20 – 30 Sekunden und liefert eine komplette Induktivitätskurve L(I), deren Strom-Achse mit dem Effektivwert skaliert ist.

Das Messergebnis ist äquivalent mit einer konventionellen Messung mit 3-phasigen sinusförmigen Spannungen und Strömen. Dabei kann eine Korrektur auf 50 Hz oder 60 Hz erfolgen.

Es sind zwei verschiedene Ausführungen der 3-Phasen Extension Unit erhältlich. Das Modell vom Typ EXT1 ist für alle Grundgeräte bis 3000 A geeignet (Breite 365 mm).

Das Modell vom Typ EXT2 hat eine Breite von 470 mm und ist für das Grundgerät DPG10 – 4000B/F notwendig.

Der Maximalstrom, bis zu dem die 3-phasige Induktivitätsmessung erfolgen kann, hängt vom verwendeten Grundgerät ab. Mit einem DPG10 – 1500B kann die Induktivitätskurve bis etwa 880 Aeff bestimmt werden, mit einem DPG10 – 4000B/F bis etwa 2350 Aeff. Bei größeren Induktivitätswerten reduziert sich dieser Strom aufgrund der maximal zur Verfügung stehenden Impulsenergie (z.B. DPG10 – 1500B/E bis 2500 J).

3-Phasen Erweiterungseinheit Messdiagramm
3-Phasen-Extension-Unit Finite Elemente Simulation

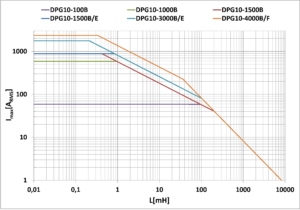

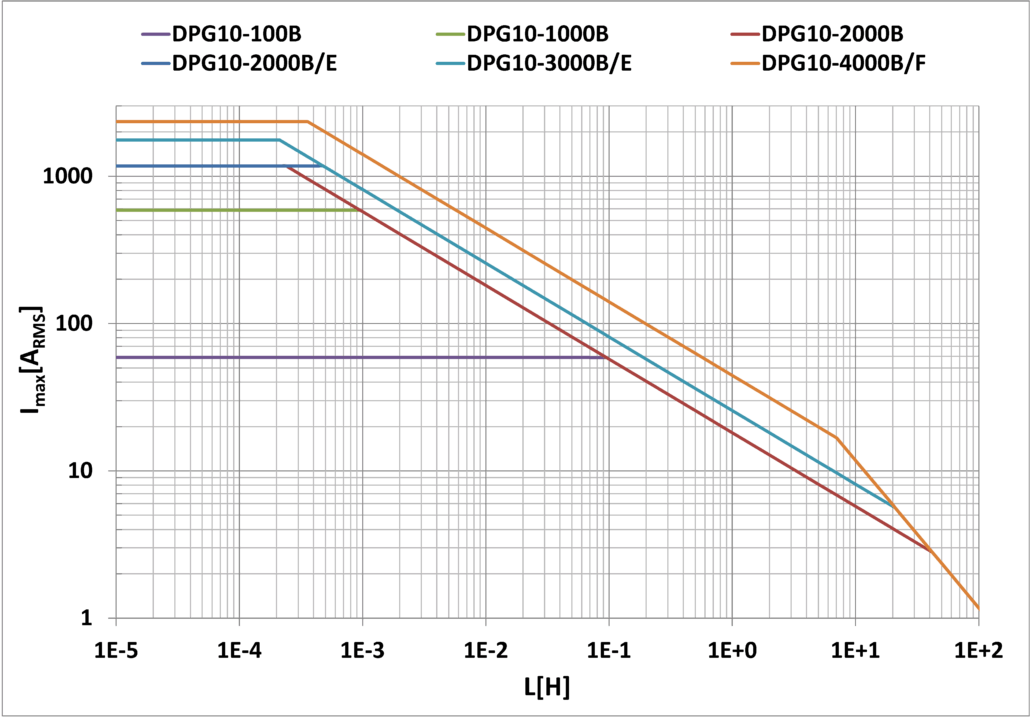

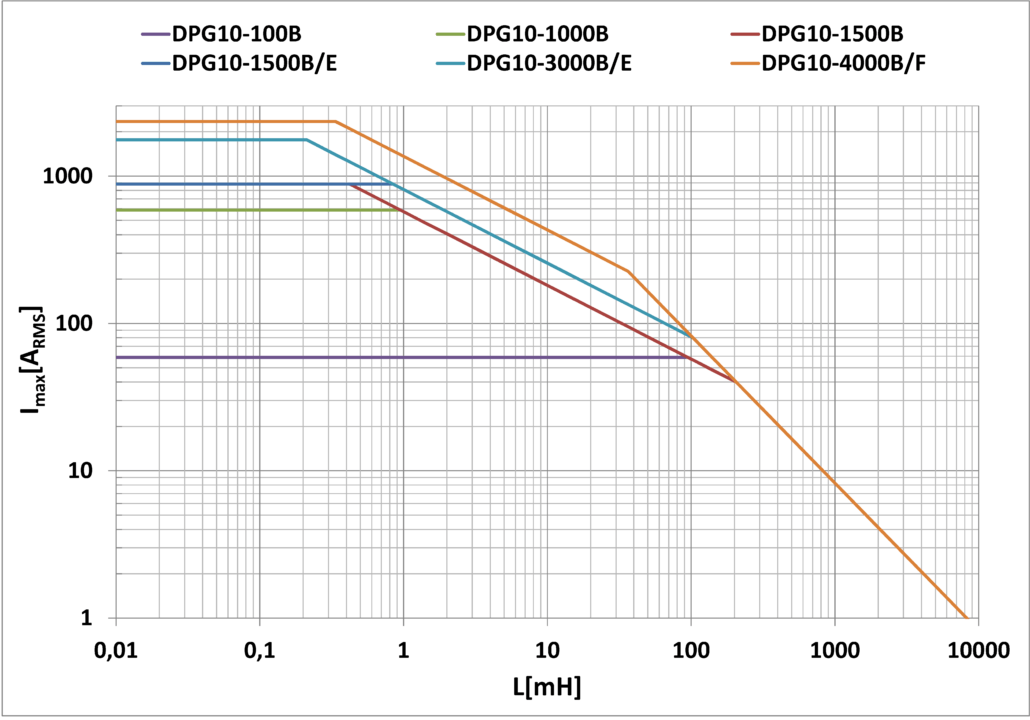

Maximaler Effektivstrom über der 3~ Induktivität

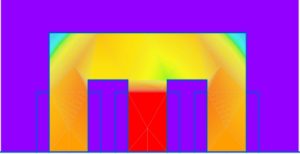

Finite Elemente Simulation einer 3-Phasen-Drossel
Flussverteilung

Lieferumfang

  • 3-Phasen-Erweiterungseinheit
  • Kabelsatz bestehend aus:
    • Messkabel Force und Sense, 3-fach, je 1 m
    • Sternpunktleitung, 3fach, 1 m
    • 9 Klemmen
    • Force- und Sense-Verbindungsleitungen zwischen DPG10 und Erweiterungseinheit
    • Datenleitung zwischen DPG10 und Erweiterungseinheit
  • Bedienungsanleitung deutsch / englisch
  • Das DPG10 Grundgerät ist nicht im Lieferumfang enthalten.
  • Kelvin-Messleitungen 3fach, 1 m (KK31-4)
  • Kelvin-Messleitungen 3fach; 1,5 m; bis 5 kA (KK31-6)
  • Transportkoffer (CASE1)
  • Kundenspezifische Messleitungen auf Anfrage
