Pulse Current Source PCS10 – Serie

Die Pulse Current Source PCS10 Serie ist eine Serie von Impulsspannungsquellen, die in der Lage ist, Impulse mit einer einstellbaren Spannung bis zu 400V und einer Stromstärke bis zu 3000A (modellabhängig) abzugeben. Sie wurde aus unserer bekannten Power Choke Tester DPG10 Serie abgeleitet.

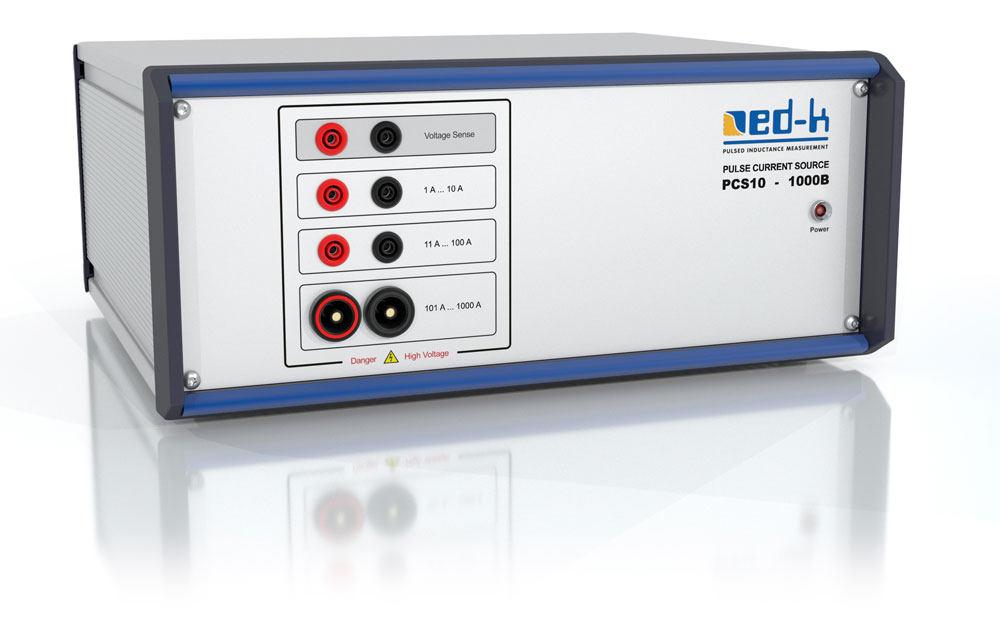

Pulse Current Source PCS10-1000B

Pulse Current Source PCS-3000B/E

Es sind zwei verschiedene Ausführungen der Pulse Current Source erhältlich. Das Modell vom Typ PCS10-1000B bis 1000A Impulsstrom und das Modell vom Typ PCS10-3000B/E bis 3000A Impulsstrom.

Die Pulse Current Source PCS10 Serie ist für induktive und ohmsche Lasten geeignet. Die Impulsenergie wird einer Kondensatorbatterie entnommen und kann je nach Modell, Impulsfolgefrequenz und gewählter Impulsspannung bis zu 2kJ betragen. Sowohl die Impulsdauer als auch der Strom können als Kriterium zur Beendigung des Spannungsimpulses vorgewählt werden.

Die Spannung und der Strom sind ungeregelt. Wenn die Impulsenergie relativ klein ist im Vergleich zur in der Kondensatorbatterie gespeicherten Energie, ist die Impulsspannung näherungsweise konstant. Die Impulsdauer kann zwischen 3µs und 130ms in Schritten von 500ns eingestellt werden. Der Maximalstrom, bei dessen Erreichen der Impuls beendet wird, ist in Schritten von 1A einstellbar.

Der Spannungsimpuls wird durch ein Kommando über die USB- oder die RS232-Schnittstelle ausgelöst. Alle Impulsparameter wie Spannung, Maximalstrom und maximale Impulsdauer werden ebenfalls über entsprechende Kommandos eingestellt. Nach dem Ende des Impulses wird der maximal geflossene Strom zurückgegeben.

Das Kommunikationsprotokoll ist in der Bedienungsanleitung beschrieben, sodass die Steuerung einfach über eigene Applikationen implementiert werden kann. Beispielprojekte in C#, C++ and VB, die als Basis für eigene Applikationen dienen können, sind im Lieferumfang enthalten.

Die PCS10-Serie verfügt über zwei Glasfaser-Triggerausgänge und einen TTL-Triggerausgang. Diese Ausgänge können verwendet werden, um externe Geräte oder Treiber für Leistungstransistoren zu steuern. Die Triggerausgänge werden gesetzt, wenn der Leistungsausgang eingeschaltet wird, und werden wieder zurückgesetzt, wenn der Leistungsausgang ausgeschaltet wird. Allerdings können sowohl die steigenden Flanken als auch die fallenden Flanken des Triggersignals gegenüber den Flanken des Leistungsausgangs durch entsprechende Softwarebefehle verzögert werden, z.B um die Signalverzögerung eines Treibers zu kompensieren. Bei der steigenden Flanke kann die Verzögerung in 438-ns-Schritten auf bis zu 8,75 µs eingestellt werden. Bei der fallenden Flanke kann die Verzögerung in 188-ns-Schritten auf bis zu 3,75 ms eingestellt werden. Wenn die Verzögerung auf 0 eingestellt ist, ändern die Triggersignale den Pegel bereits einige µs vor dem Leistungsausgang.

Die Geräte können auch eine Durchgangs- und eine Leckstromprüfung durchführen. Über einen Konstantstrom von 1mA oder 10mA (begrenzt auf 10V) kann geprüft werden, ob eine angeschlossene Last, z.B. ein IGBT, ausgefallen ist.

Anwendungen sind z.B. der Test von Leistungshalbleitern (RBSOA, SCSOA), viele weitere Anwendungen sind möglich.

Lieferumfang

  • Pulse Current Source PSC10-1000B oder PCS10-3000B/E Grundgerät
  •  Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kommunikationsprotokoll zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikationen
  • Transportkoffer (CASE1)
  • Kundenspezifische Anschlussleitungen auf Anfrage
