Beispiel 6: 3-phasige Filterdrossel für Netzfilter

Um 3-phasige Drosseln messen zu können, ist die 3-Phasen Extension Unit als Zusatzgerät zur Power Choke Tester DPG10 Serie notwendig. Eine einphasige Messung ohne die Extension Unit würde wegen der anderen Flussverhältnisse im Kern zu falschen Ergebnissen führen.

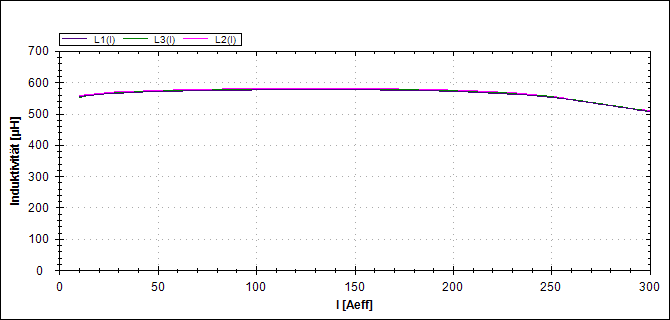

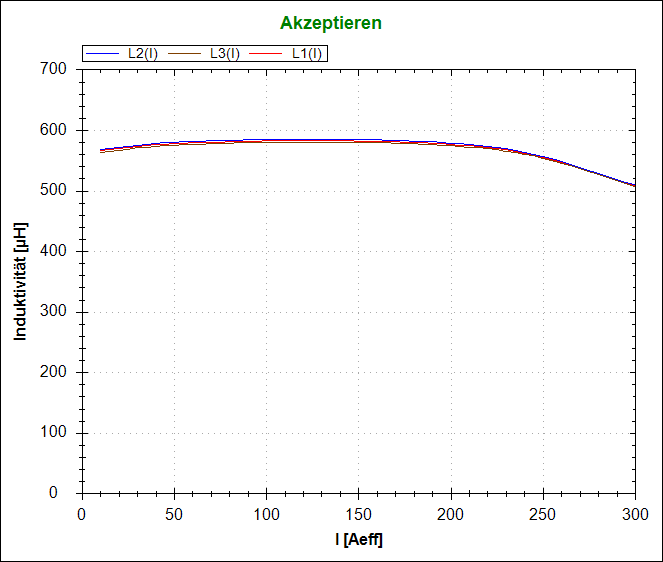

In diesem Beispiel ist eine 3-phasige Filterdrossel aus kornorientiertem Blech gezeigt. Der Dauer­strom beträgt 65 Aeff, das Gewicht ca. 35 kg. Im Gegensatz zu den meisten anderen 3-phasigen Drosseln ist bei dieser Drossel die Induktivität aller drei Schenkel nahezu gleich aufgrund der speziellen Auslegung. Bei den meisten 3-phasigen Drosseln ist die Induktivität der Außen­schenkel mehrere Prozent geringer als beim Mittel­schenkel wegen der un­symmetrischen Kern­geometrie.

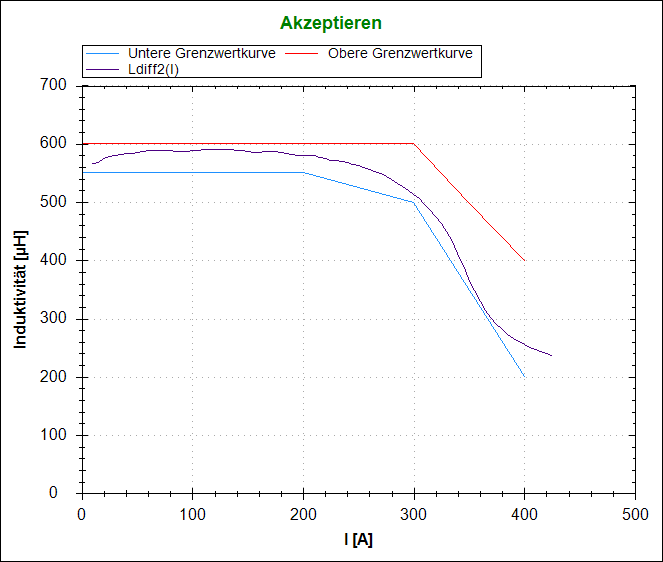

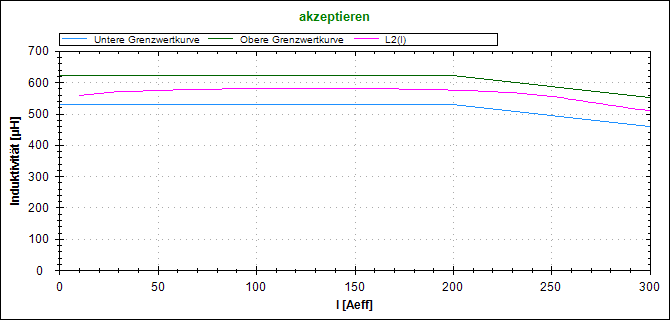

Für die Erleichterung der Stückprüfung in der Serienproduktion kann eine obere und eine untere Grenzwertkurven definiert werden. Falls sich die gemessene Induktivitätskurve innerhalb der durch die Grenzwertkurven vorgegebenen Bandbreite befindet, wird der Prüfling akzeptiert, ansonsten zurückgewiesen.
