Beispiel 5: Stabkerndrosseln mit Ferritkern

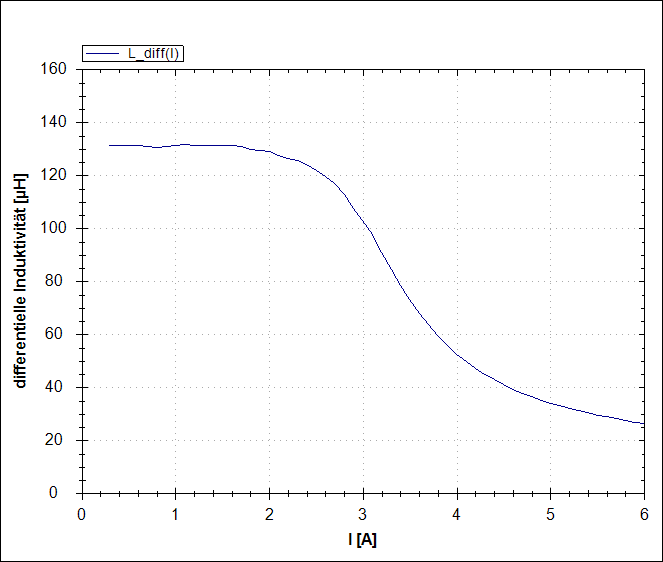

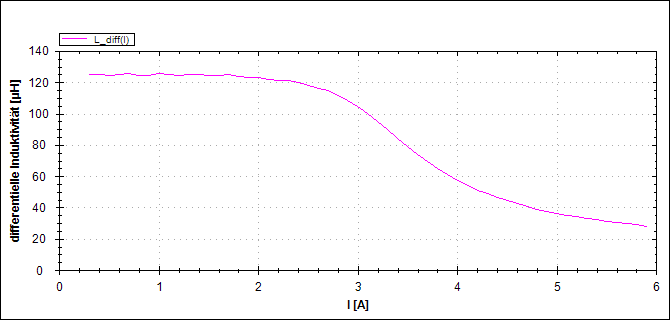

Dieses Diagramm stammt von einer Stabkern-Drossel mit Ferrit­kern aus dem Standard­liefer­programm eines großen Herstellers. Gemäß Daten­blatt beträgt die Induktivität 120 µH +/-10%, der Nennstrom ist 2 A. Die Induktivität verläuft bei dieser Art von Drossel relativ konstant bis zum Nennstrom.

Besonders hilfreich ist der Power Choke Tester DPG10 bei der Dimensionierung und Über­prüfung selbstgefertigter Stab­kern­drosseln, da der Sättigungs­strom ohne Mühe sofort gemessen werden kann. Eine genaue Berechnung ist oft nicht ohne weiteres möglich.

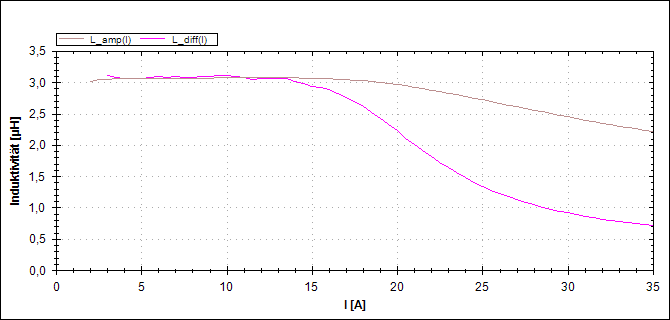

Das Diagramm rechts stammt von einer selbst­gefertigten Drossel mit unbekannten Kern­daten. Die Anfangs­induktivität von ca. 3,1 µH bleibt bis zu einem Strom von 15 A relativ konstant. Zusätzlich ist in diesem Diagramm neben der differentiellen Induktivität auch die Amplituden­induktivität dargestellt.
