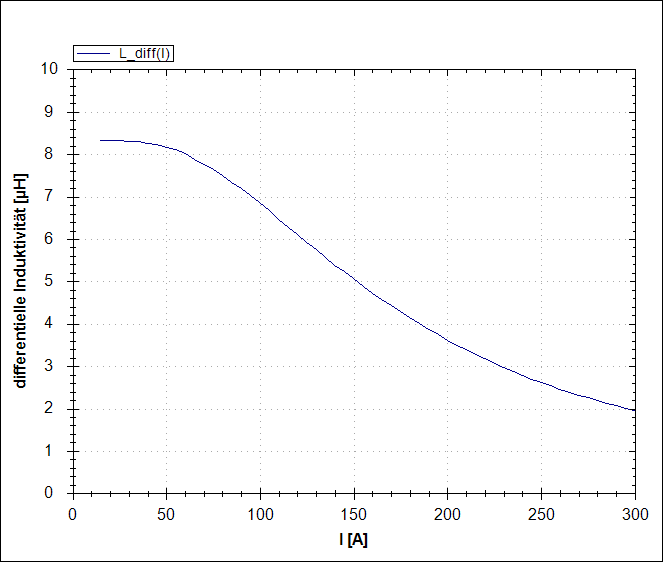

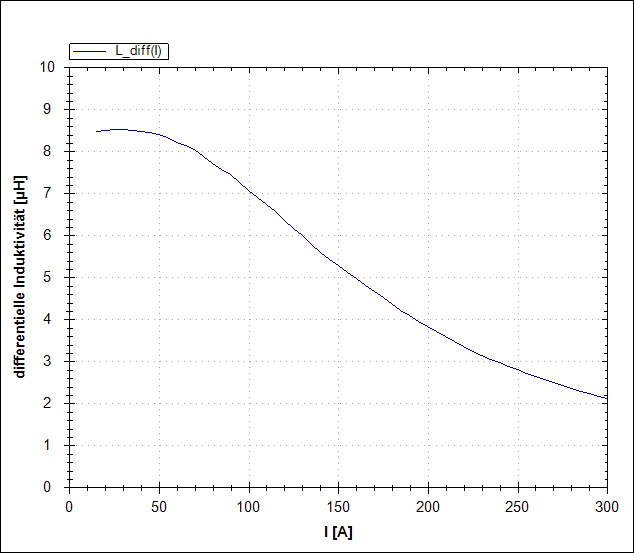

Diese Drossel mit einer Anfangsinduktivität von 8,5 µH enthält einen Ringkern mit einem Außendurchmesser von 58 mm aus HighFlux-Kernmaterial. Sie wird in einem Schaltnetzteil mit einer Leistung von 28 V/140 A eingesetzt.
Sehr gut ist der typische „weiche“ Sättigungsverlauf dieser Kerne zu erkennen. Da dieses Kernmaterial sehr teuer ist, muss für eine wirtschaftlich optimale Lösung der Arbeitspunkt bei Nennstrom deutlich unterhalb der Anfangsinduktivität liegen.
