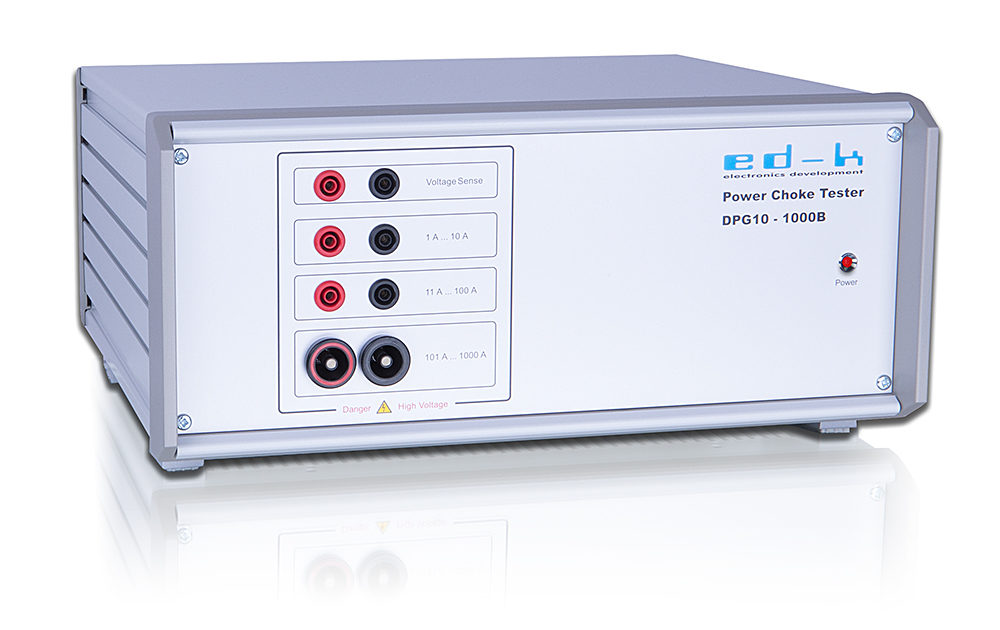

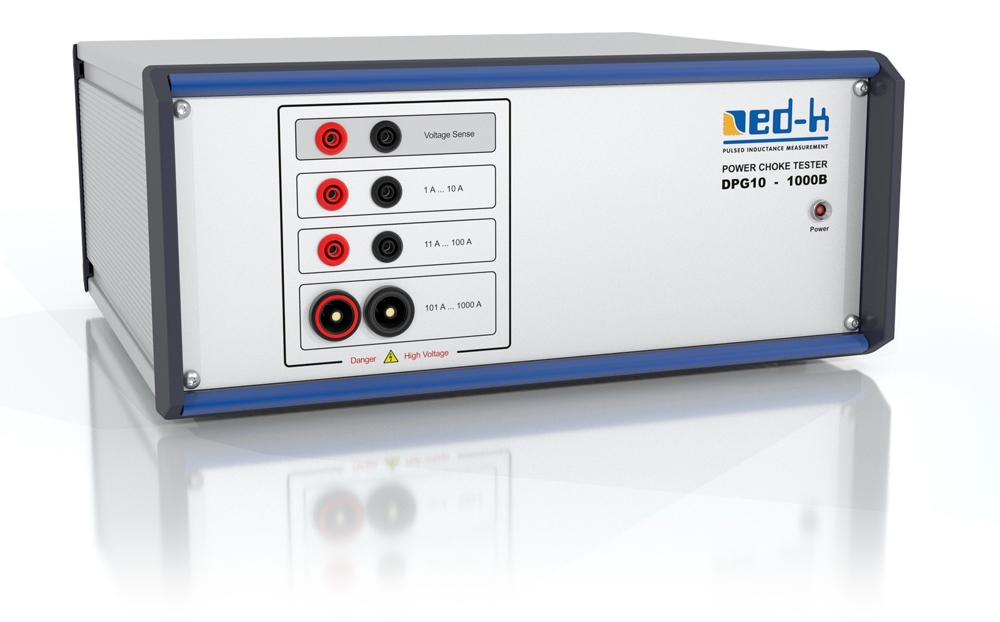

Power Choke Tester DPG10 – 1000B

Die Standard­ausführung der Power Choke Tester DPG10 Serie liefert einen maximalen Mess­strom bis zu 1000 A, ein­stell­bar in Schrit­ten von 1 A. Sie ist unter­teilt in drei Mess­bereiche (10 A, 100 A, 1000 A).

Messstrom, max.1 – 1000 A
Impulsenergie, max.1350 J
Messimpulsdauer, max.3 µs – 70 ms einstellbar
Messspannung10 – 400 V einstellbar
Widerstandsmessung0,01 mOhm – 35 Ohm
Abmessungen365 (B) x 325 (T) x 167 (H) mm³

Die Induktivitätskurve von Prüflingen mit einem ohmschen Widerstand, der den Messbereich überschreitet, kann trotzdem gemessen werden, wenn der Widerstand manuell eingegeben wird.

Damit eignet sich der Power Choke Tester DPG10 – 1000B universell zum Einsatz in Entwicklung und Produktion von Leistungsdrosseln aller Art, wie z.B.

  • Speicherdrosseln für Schaltnetzteile, DC/DC-Wandler usw.
  • Filterdrosseln für USV, Wechselrichter usw.
  • Netzdrosseln für PFC etc. und Kommutierungsdrosseln
  • Entstördrosseln, stromkompensierte Drosseln
  • u.v.a.

pdf-icon-33Beschreibung und technische Daten des Power Choke Tester DPG10

Lieferumfang

  • DPG10 – 1000B
  •  Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kalibrierschein
  • Bibliothek (DLL) zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikation oder LabVIEW
  • Kelvin-Messleitungen (KK11-4)
  • Kelvin-Messleitungen für kleine Messobjekte (KK12-4)
  • Kelvin-Messleitungen bis 5 kA (KK11-6)
  • überlange Messkabel (KL11-4)
  • überlange Messkabel (KL11-6)
  • Transportkoffer (CASE1)
  • Kundenspezifische Messleitungen auf Anfrage
