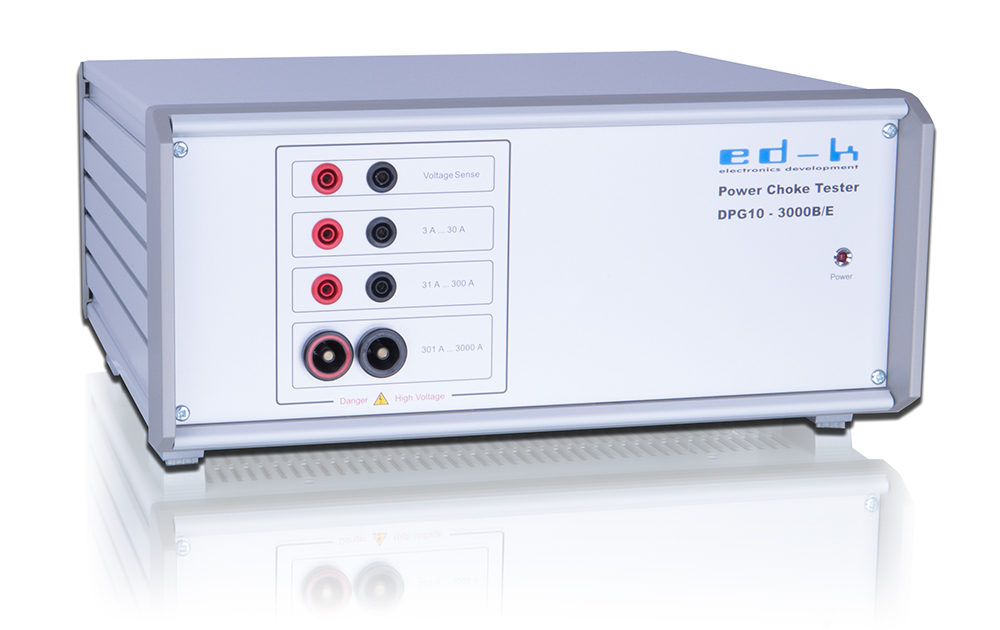

Power Choke Tester DPG10 – 3000B/E

Der Power Choke Tester DPG10 – 3000B/E ist besonders geeignet für Hochstromkomponenten bis 3000 A. Wie alle anderen Varianten ist auch dieses Modell kombinierbar mit einer 3-Phasen Extension Unit.

Messstrom, max. 3 – 3000 A
Impulsenergie, max. 2750 J
Messimpulsdauer, max. 3 µs – 1 s einstellbar
Messspannung 10 – 400 V einstellbar
Widerstandsmessung 0,01 mΩ – 35 Ω
Abmessungen 365 (B) x 325 (T) x 167 (H) mm³

Die Induktivitätskurve von Prüflingen mit einem ohmschen Widerstand, der den Messbereich überschreitet, kann trotzdem gemessen werden, wenn der Widerstand manuell eingegeben wird.

Der Power Choke Tester DPG10 – 3000B/E eignet sich auch für sehr große Leistungsdrosseln. Daher kann diese Variante auch von Kunden aus den Bereichen Bahntechnik, Frequenz-Umrichter, Energietechnik etc. eingesetzt werden. Durch den extrem breiten Anwendungsbereich aller Geräte der DPG10 Serie ist das Gerät jedoch in den kleineren Messbereichen ebenso für kleine, leiterplattenmontierte Drosseln bis in den nH-Bereich geeignet.

pdf-icon-33Beschreibung und technische Daten des Power Choke Tester DPG10

pdf-icon-33Datenblatt der Power Choke Tester DPG10 Serie

Lieferumfang

  • DPG10 – 3000B/E
  •  Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kalibrierschein
  • Bibliothek (DLL) zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikation oder LabVIEW

Optionales Zubehör

  • Kelvin-Messleitungen (KK11-4)
  • Kelvin-Messleitungen für kleine Messobjekte (KK12-4)
  • Kelvin-Messleitungen bis 5 kA (KK11-6)
  • überlange Messkabel (KL11-4)
  • überlange Messkabel (KL11-6)
  • Transportkoffer (CASE1)
  • Kundenspezifische Messleitungen auf Anfrage
