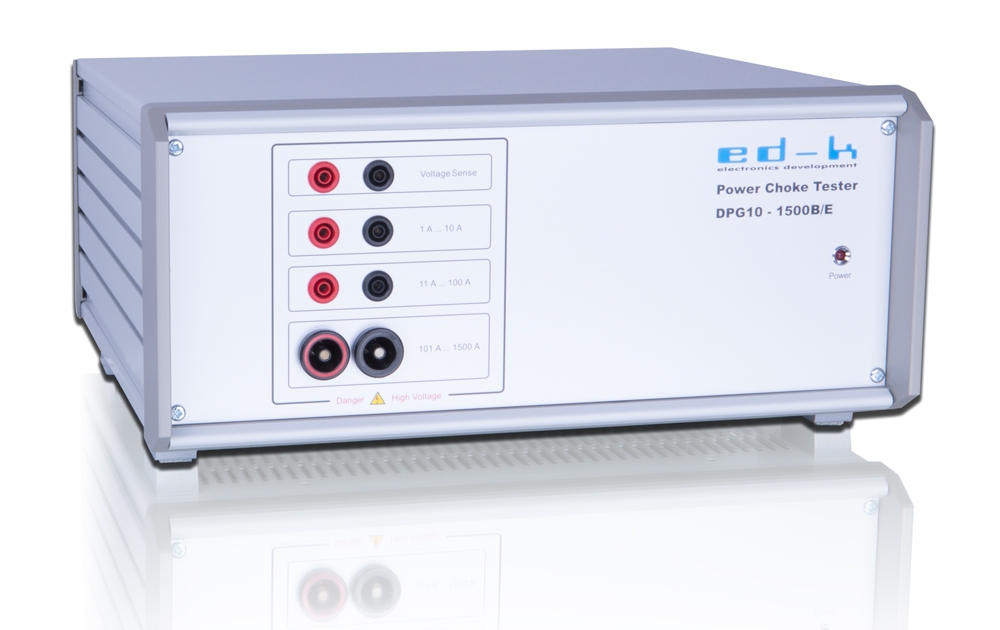

Power Choke Tester DPG10 – 1500B/E

Der Power Choke Tester DPG10 – 1500B/E ist identisch mit der Variante -1500B, kann jedoch mehr als die doppelte maximale Impulsenergie liefern (bis 2750 J).

Messstrom, max.1 – 1500 A
Impulsenergie, max.2750 J
Messimpulsdauer, max.3 µs – 70 ms einstellbar
Messspannung10 – 400 V einstellbar
Widerstandsmessung0,01 mOhm – 35 Ohm
Abmessungen365 (B) x 325 (T) x 167 (H) mm³

Die Induktivitätskurve von Prüflingen mit einem ohmschen Widerstand, der den Messbereich überschreitet, kann trotzdem gemessen werden, wenn der Widerstand manuell eingegeben wird.

Diese Variante eignet sich auch für sehr große Leistungsdrosseln. Daher wird der Power Choke Tester DPG10 – 1500B/E vorwiegend von Kunden aus den Bereichen Bahntechnik, Frequenz-Umrichter, Energietechnik etc. eingesetzt.

pdf-icon-33Beschreibung und technische Daten des Power Choke Tester DPG10

Lieferumfang

  • DPG10 – 1500B/E
  •  Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kalibrierschein
  • Bibliothek (DLL) zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikation oder LabVIEW
  • Kelvin-Messleitungen (KK11-4)
  • Kelvin-Messleitungen für kleine Messobjekte (KK12-4)
  • Kelvin-Messleitungen bis 5 kA (KK11-6)
  • überlange Messkabel (KL11-4)
  • überlange Messkabel (KL11-6)
  • Transportkoffer (CASE1)
  • Kundenspezifische Messleitungen auf Anfrage
