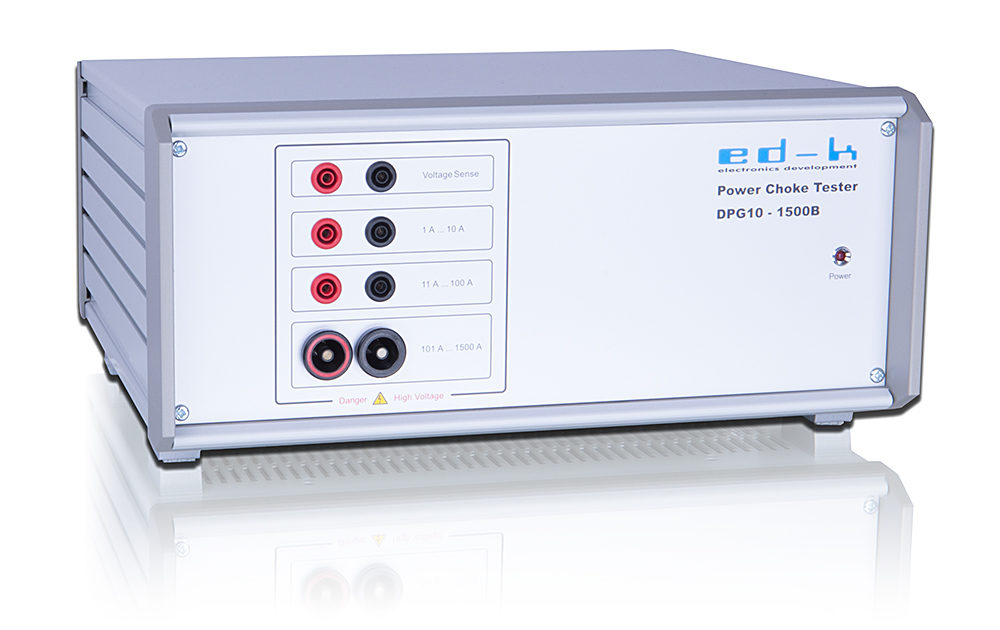

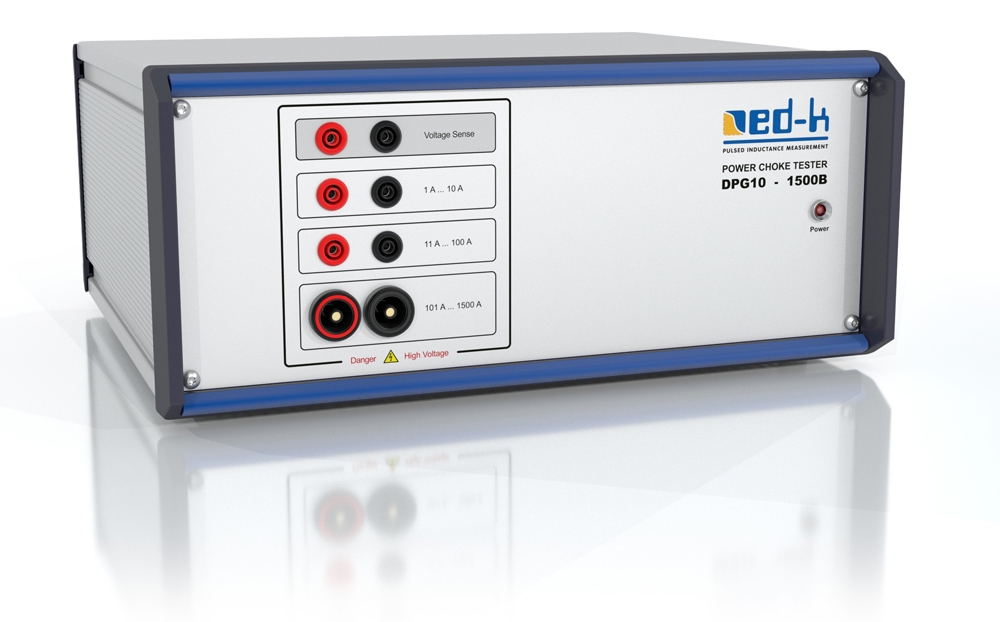

Power Choke Tester DPG10 – 1500B

Der Power Choke Tester DPG10 – 1500B ist identisch mit der Variante – 1000B, jedoch reicht der höchste Messbereich bis 1500 A. Damit eignet sich diese Variante besonders für Hochstromdrosseln über 1000 A.

Messstrom, max.1 – 1500 A
Impulsenergie, max.1350 J
Messimpulsdauer, max.3 µs – 70 ms einstellbar
Messspannung10 – 400 V einstellbar
Widerstandsmessung0,01 mOhm – 35 Ohm
Abmessungen365 (B) x 325 (T) x 167 (H) mm³

Die Induktivitätskurve von Prüflingen mit einem ohmschen Widerstand, der den Messbereich überschreitet, kann trotzdem gemessen werden, wenn der Widerstand manuell eingegeben wird.

Für sehr große Leistungsdrosseln, die eine größere Energiemenge speichern, ist das Gerät mit der Option /E mit mehr als doppelter maximaler Impulsenergie erhältlich.

Produkte pdf-icon-33Beschreibung und technische Daten des Power Choke Tester DPG10

Produkte pdf-icon-33Datenblatt der Power Choke Tester DPG10 Serie

Lieferumfang

  • DPG10 – 1500B
  •  Kabelsatz
    • Messkabel 2x Force, 1x Sense, je 0,6 m mit Klemmen
    • USB Kabel und RS232 Kabel
    • Netzkabel
  • PC-Software für Windows
  • Bedienungsanleitung (deutsch oder englisch)
  • Kalibrierschein
  • Bibliothek (DLL) zur Integration des Gerätes in automatisierte Testumgebungen mittels eigener Applikation oder LabVIEW

Optionales Zubehör

  • Kelvin-Messleitungen (KK11-4)
  • Kelvin-Messleitungen für kleine Messobjekte (KK12-4)
  • Kelvin-Messleitungen bis 5 kA (KK11-6)
  • überlange Messkabel (KL11-4)
  • überlange Messkabel (KL11-6)
  • Transportkoffer (CASE1)
  • Kundenspezifische Messleitungen auf Anfrage
